Kit Cylindre neuf 50cc Chappy Yamaha

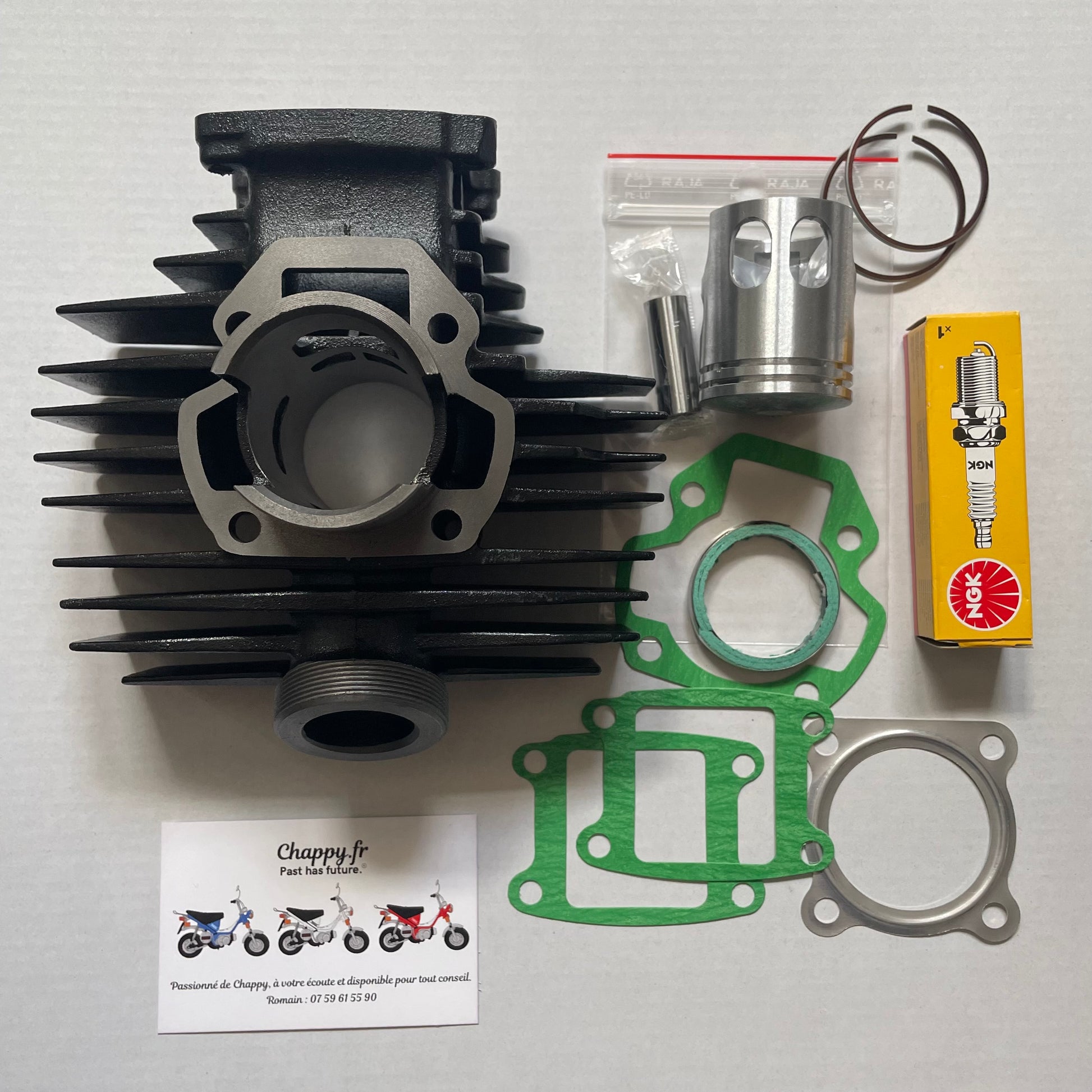

COMPOSITION DU KIT :

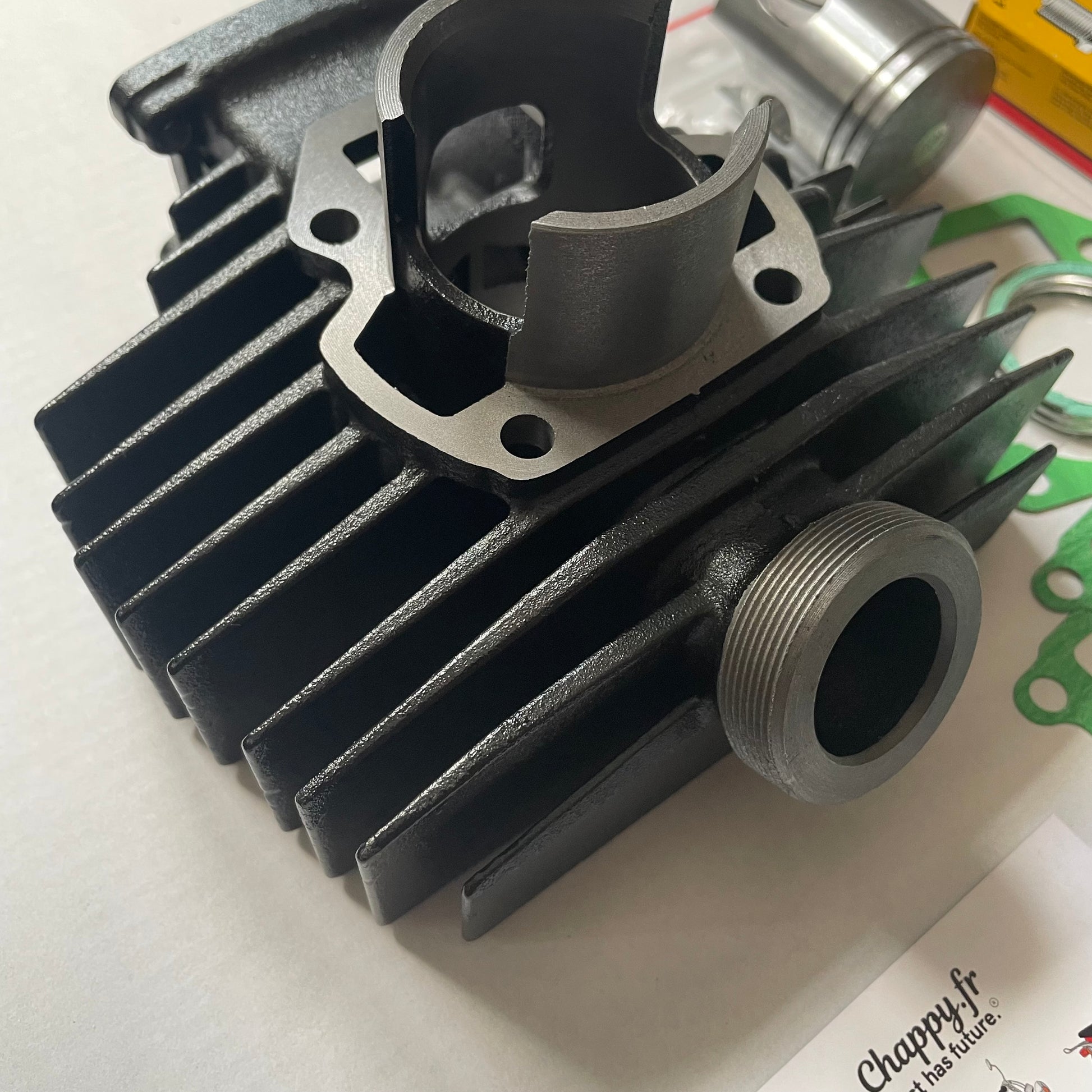

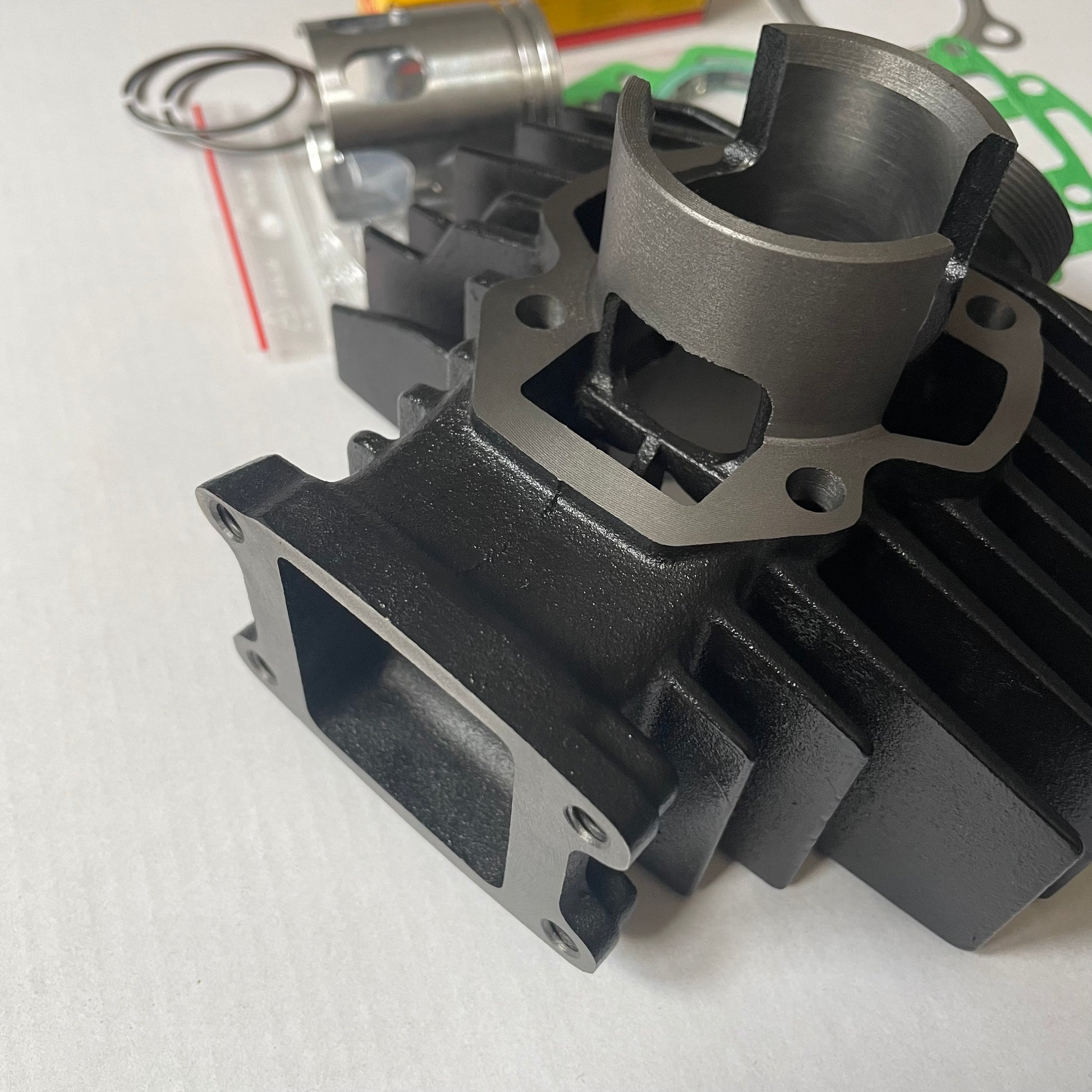

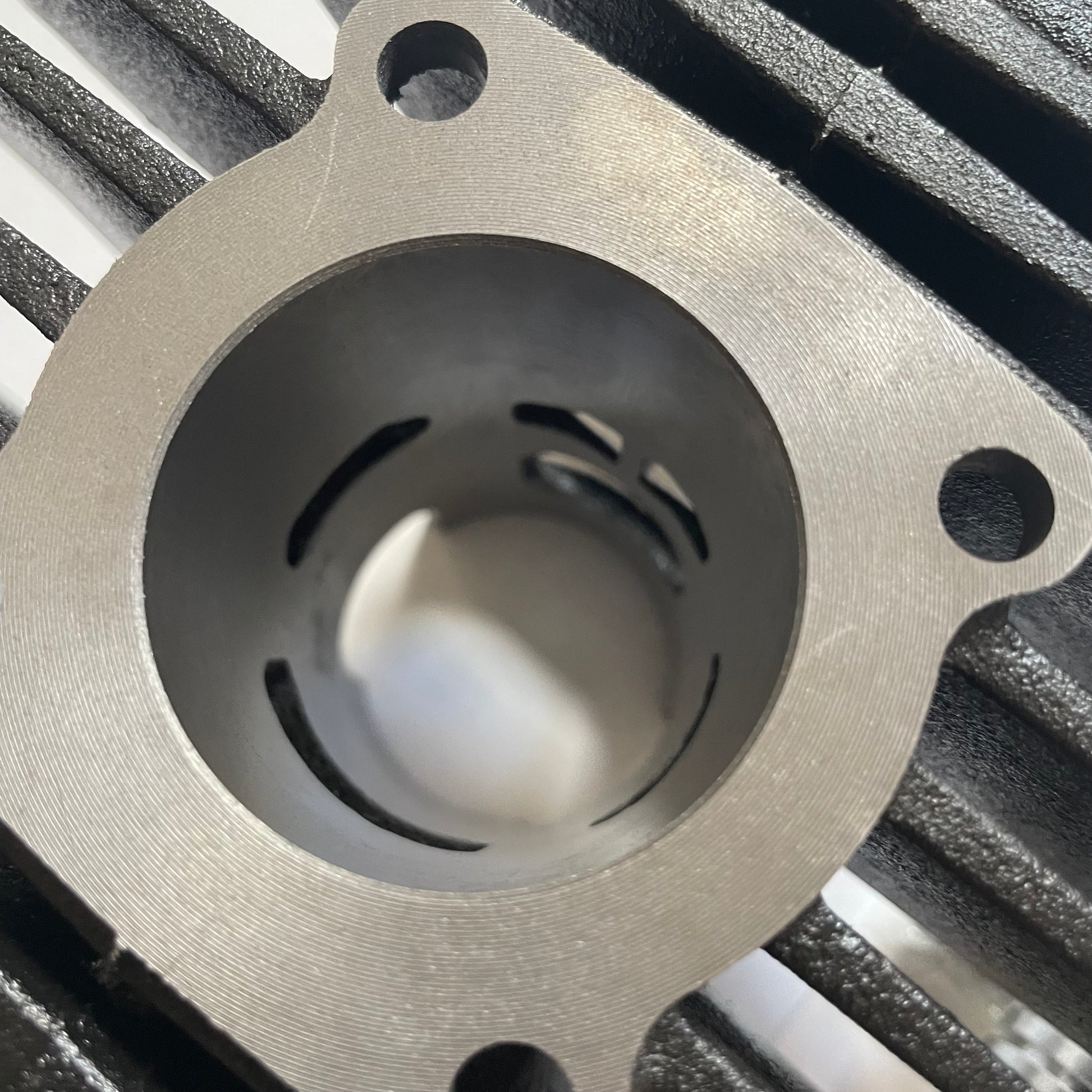

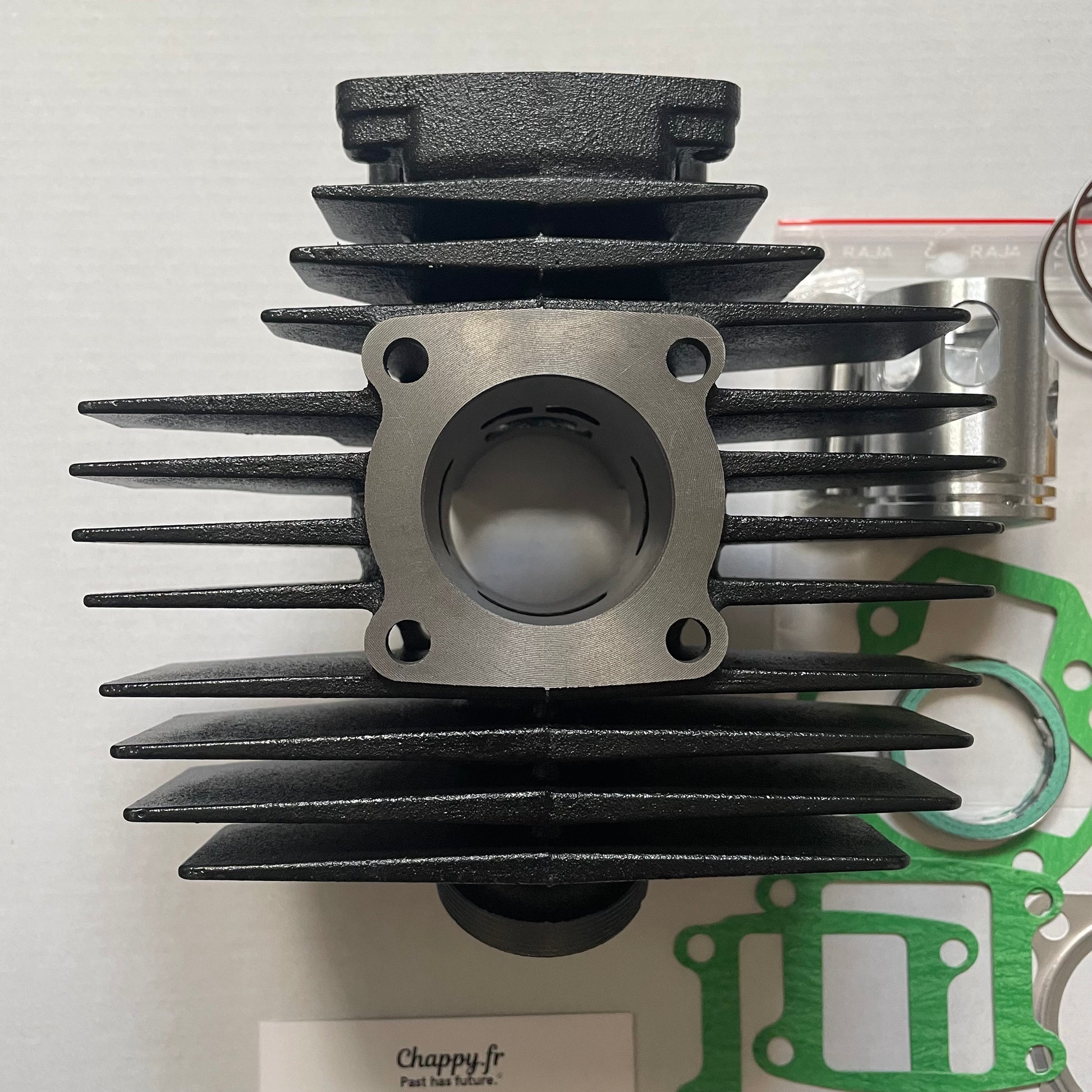

1 CYLINDRE FONTE

1 BOUGIE NGK B6HS

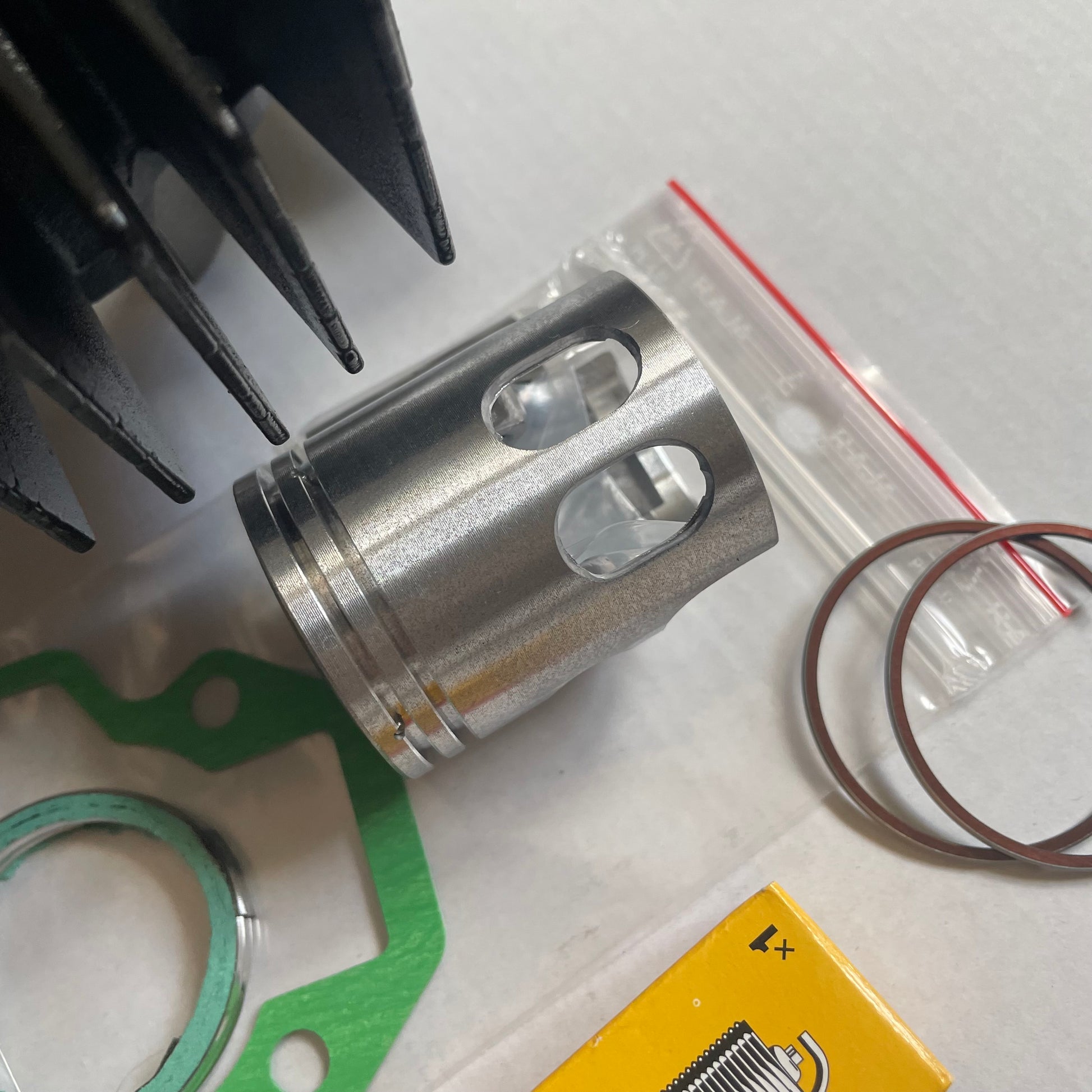

1 PISTON

1 AXE DE PISTON

1. JEU DE SEGMENTS
2. CLIPS AXE DE PISTON

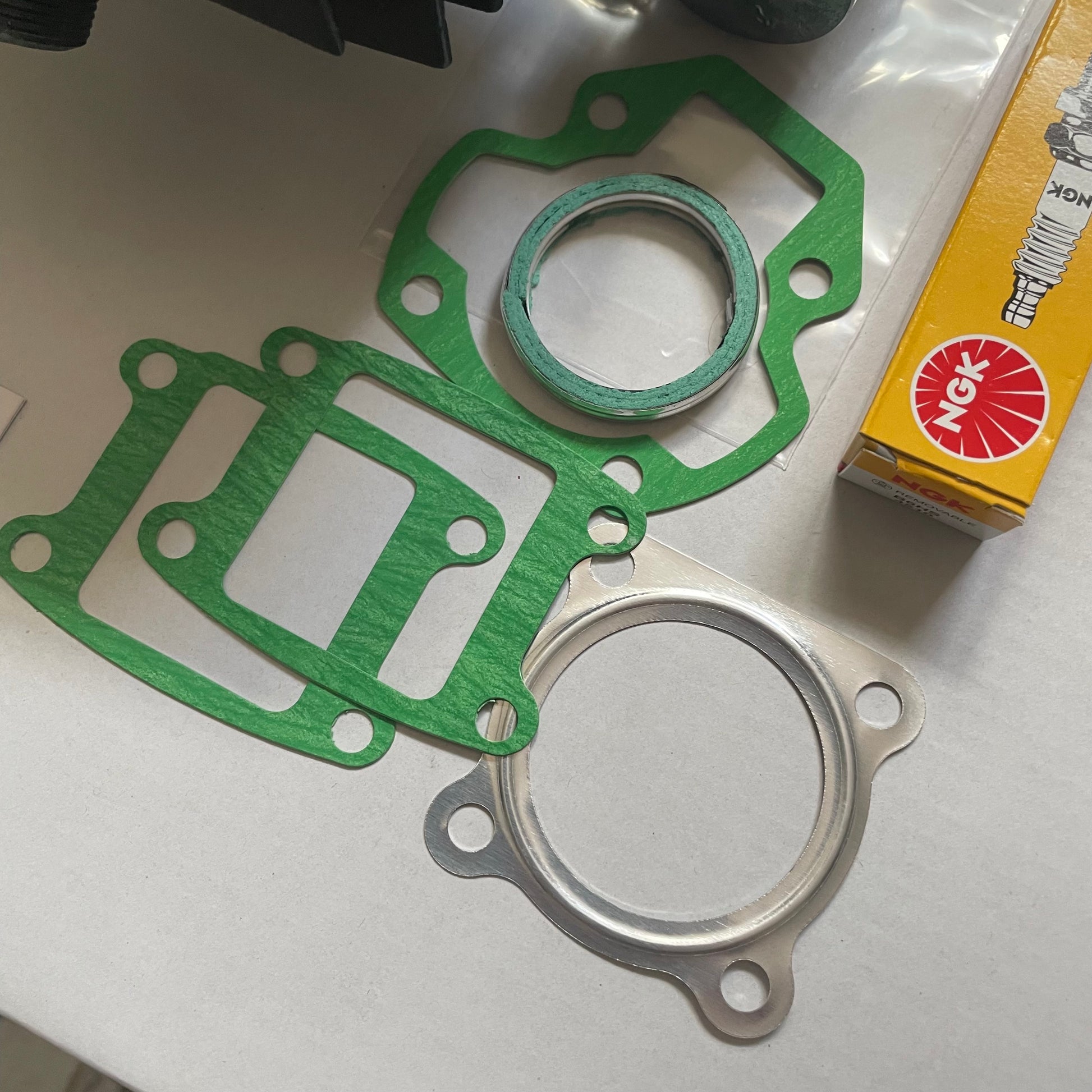

1 POCHETTE DE JOINTS HAUT MOTEUR

1 JOINT ECHAPPEMENT

RÉGLAGES PRINCIPAUX :

JEU PISTON CYLINDRE :

0,06 à 0,08 mm

JEU À LA COUPE DES SEGMENTS: 0,10 à 0,15 mm

CONSEILS DE MONTAGE:

• Nettoyer soigneusement l'extérieur du moteur.
• Démonter le vieux groupe thermique et nettoyer soigneusement la surface de portée du cylindre sur les carters, passer un coup de souflette dans le bas moteur et s»assurer qu'aucuns corps étranger n'y réside.
• Nettoyer à l'essence le nouveau groupe thermique afin d'éliminer les impuretés.
• Contrôler le jeu à la coupe des segments dans un plan perpendiculaire à l'alésage, à 10 mm du haut du cylindre, (voir réglages ci-dessus).
• Monter le piston sur la bielle en veillant à orienter la flêche située sur celui-ci vers l'échappement.
• Positionner correctement les clips d'axe de piston.
• Monter les segments sur le piston, s'assurer que l'extrêmité des segments est placée contre l'ergot.
• Mettre en place le joint d'embase du cylindre après l'avoir légèrement huilé.
• Lubrifier régulièrement l'intérieur du cylindre et le faire glisser sur le piston avec précaution, en maintenant les segments serrés sur le piston.
• Mettre en place la culasse avec le joint correspondant, visser les écrous «en croix» et de manière progressive (la force de serrage des écrous doit être de 12 à 14 n/m).

LUBRIFICATION :

• Assurez-vous du bon fonctionnement de la pompe à huile et de son bon réglage.

RODAGE :

Pour les 300 premiers kilomètres de fonctionnement du moteur, nous conseillons de ne pas aller au-delà de la moitiè des gaz, pour les 200 kilomètres suivants, ne pa aller au-delà de 3/4 des gaz, une fois ce délai terminé, le rodage est fait.

Si ces indications sont respectées, le moteur pourra offrir une longévité optimale.
